无轴螺旋输送机

无轴螺旋输送机

【应用行业】:化工、机械、冶金、轻工、粮食、医药、交通、水电等部门，用于输送粉尘状、小颗粒状，小颗粒状和小块状物料。

【产品别称】:无轴蛟龙

【适用物料】:锅炉灰渣、水泥熟料、矿渣、焦炭、污泥等

【价格区间】:电议

【处理能力】:电议


在线咨询获取报价

全国24小时销售热线：13598727473

技术参数

无轴螺旋输送机技术参数

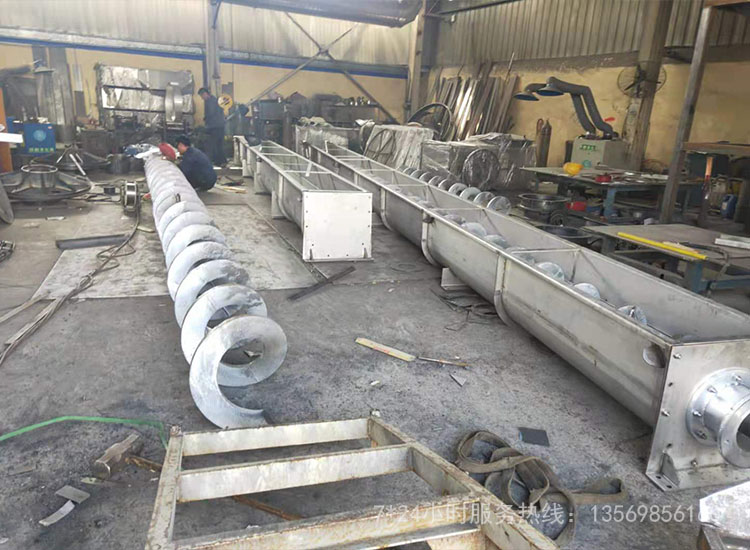

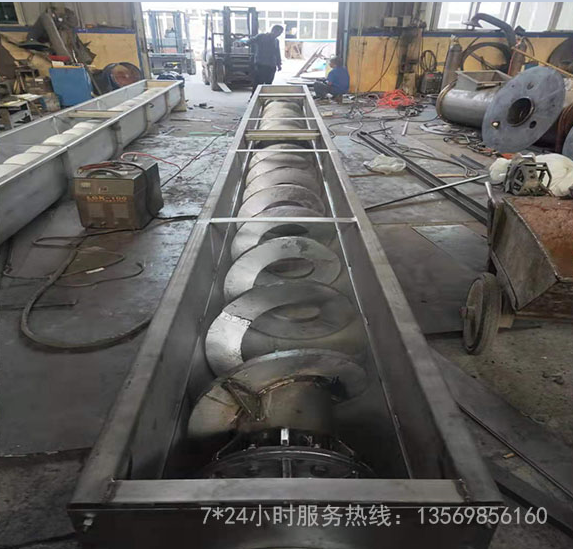

无轴螺旋输送机在输送原理上是和一般的螺旋输送机是相同的，只是在结构上面有所差异，无轴顾名思义就没没有中心的支撑轴，直接用较厚的螺带状叶片拼接焊成圆柱状螺旋体，螺旋体的两端或者是一侧或有短轴与驱动机构连接，驱动机构带动螺旋体转动，螺旋体与机壳底部的衬板华东接触。

无轴螺旋输送机在工作时候，螺旋体也就相当是一根转动的螺旋轴，其螺旋状的叶片带动物料向前移动，可以达到连续输送的效果，从而将物料连续的送到出料口排出。

当无轴螺旋输送机里面有无聊时候，物料会在螺旋输送机的机壳和螺旋体之间形成一个保护层，因此螺旋体和机壳不直接接触，减少机壳和螺旋体的摩擦。空转时候螺旋体接触到的是衬板磨损会偏大。

无轴螺旋输送机主要应用领域：制糖业、废水处理、捕鱼业、固体废物处理、水果蔬菜加工业、饮料行业、造纸业、化学工业、食品业、肉类加工业、饭店和食堂等。

 无轴螺旋输送机

无轴螺旋输送机

型号选型

无轴螺旋输送机型号选型

一、输送距离

无轴螺旋输送机的单机输送长度可达到60-70m的输送距离，根据不同输送距离的要求，采用不同的型号，对于长距离输送的用户，无轴螺旋输送机可采用多级串联式安装，实现更长距离输送物料。

二、输送量

无轴螺旋输送机的输送能力可达到1.9-305（m/h），不同型号对应不同的输送量，无轴螺旋输送机型号不同，螺旋和转速度也就不同，如下图参数所示，针对不同用户的产量要求，厂家推荐的无轴螺旋输送机型号是不同的。

三、输送倾角

无轴螺旋输送机可以水平或小倾角输送物料，输送倾角一般不超过25°，无轴螺旋输送机输送倾角不同，涉及到电机功率的大小选择，随着无轴螺旋输送机输送倾角的增大，其电机功率的选择也就越大。

四、构件尺寸

输送机的构件尺寸包括输送带宽度、板条宽度、料斗容积、管道直径和容器大小等。这些构件尺寸都直接影响螺旋输送机的输送能力

无轴螺旋输送机型号选型

结构工作原理

无轴螺旋输送机结构工作原理

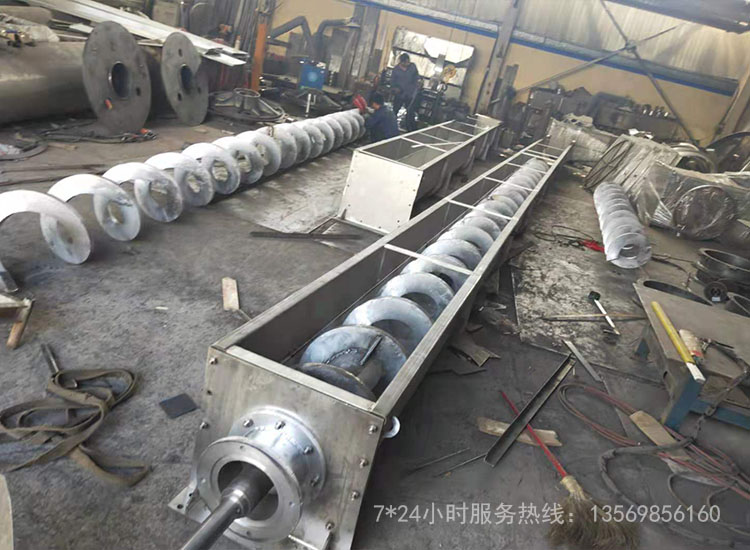

主要由动力装置、头部装配、机壳、无轴螺旋体、耐磨衬板、进料口、出料口、机盖（需要时）、底座等组成。  

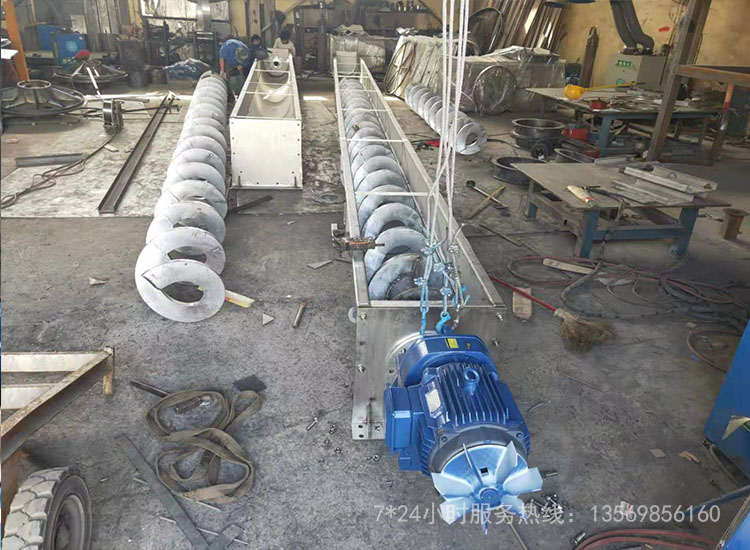

1、WLS无轴螺旋输送机驱动装置：采用摆线针轮轮减速机或轴装式硬齿面齿轮减速机，设计时应尽可能将驱动装置设在出料口端，使螺旋体在运转时处在受拉状态。

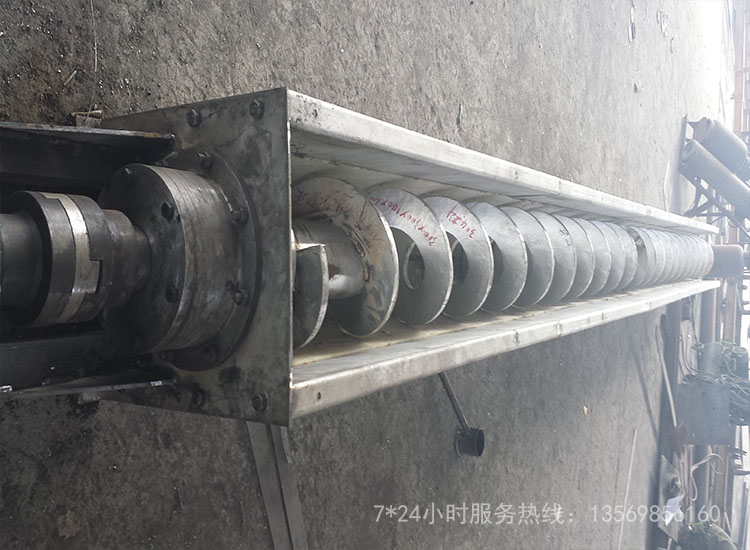

2、WLS无轴螺旋输送机头部装配有推力轴承，可承受输送物料时产生的轴向力。
3、WLS无轴螺旋输送机机壳：机壳为U型，上部加机盖（需要时），材质有不锈钢或碳钢或玻璃钢。
4、WLS无轴螺旋输送机无轴螺旋体：材质为不锈钢或耐磨钢。
5、WLS无轴螺旋输送机耐磨衬板：耐磨的非金属材料。
6、WLS无轴螺旋输送机进、出料口：有方形和圆形两种，用户无要求时按方形的供货。

无轴螺旋输送机结构工作原理

安装使用注意事项

无轴螺旋输送机安装使用注意事项

 1、无轴螺旋输送机设备安装要求

  a、无轴螺旋输送机进、出料口现场安装，应使进出料口的法兰支 撑面与螺旋机的本体轴线平行;与相连接的法兰应紧密贴合不得有间 隙。

  b、无轴螺旋输送机装好以后，应检查减速机是否加足润滑油、若 未加则加足之，其后进行无负载试车;在进行连续半小时以上试运转 后，检查无轴螺旋输送机装配的正确性，发现问题应立即停机，处理 后再运转，直至处于良好运行状态为止。

  c、无轴螺旋输送机运转应平稳可靠，紧固件无松动现象。减速器 无渗油、无异常声，电气设备安全可靠。 2、无轴螺旋输送机使用要求

  a、无轴螺旋输送机应无负荷起动，即在机壳内没有物料时起动， 起动后方能向无轴螺旋输送机给料。

  b、无轴螺旋输送机初始给料时，应逐步增加给料量直至达到额定 输送能力，给料应均匀，否则容易造成输送物料的积塞，驱动装置的 过载，使整台无轴螺旋输送机损坏。

  c、为了保证无轴螺旋输送机无负荷起动的要求，无轴螺旋输送机 在停车前应停止加料，等无轴螺旋输送机机壳内物料完全输送完毕后 方可停止运转。

  d、被输送物料内不得混入坚硬的大块物料，避免螺旋卡死而造成 无轴螺旋输送机的损坏。

  e、在使用中经常检测无轴螺旋输送机各部分的工作状态、注意各紧固件是否松动，如果发现机件松动，则应立即拧紧螺钉，使之重新 坚固。

    f、无轴螺旋输送机的机盖在机器运转时不应该取下，以免发生事 故。

无轴螺旋输送机安装使用注意事项

故障分析

无轴螺旋输送机故障分析

无轴螺旋输送机比较常见的故障就是堵料。产生堵料的原因很多，我们在使用时可采取适当措施来调整。首先我们在这里要向大家说清楚，螺旋输送机不适于输送易变质的、粘性大的易结块的物料。
首先我们要严格执行无轴螺旋输送机说明书中的操纵规程，做到无载起动、空载停车车；保证电压稳定从而使的进料连续平均；安规定时间对螺旋输送机的物料进行必要的清理。通常我们会采用在出料口料槽端部安装一段反旋向叶片，以防端部堵料。然后尽可能缩小中间吊挂轴承的横向尺寸，减少无轴螺旋输送机物料通过时的阻力。这一点我们厂已经自行改造了一款轴承。可以起到减少堵料的作用。如果以上几点都做到位，还是有堵料的情况，那我们可以加大出料口尺寸以解决排料引起的堵料问题。无轴螺旋输送机俗称绞龙，是矿产、饲料、粮油、建筑业中用处较广的一种运送设备，从运送物料位移方向的角度区分，螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型，主要用于对各种粉状、颗粒状和小块状等松懈物料的水平输送和垂直提升 。无轴螺旋输送机满是由钢材做成的，螺旋输送机用于运送温度较高的粉末或许固体颗粒等化工、建材用商品。

无轴螺旋输送机故障分析
