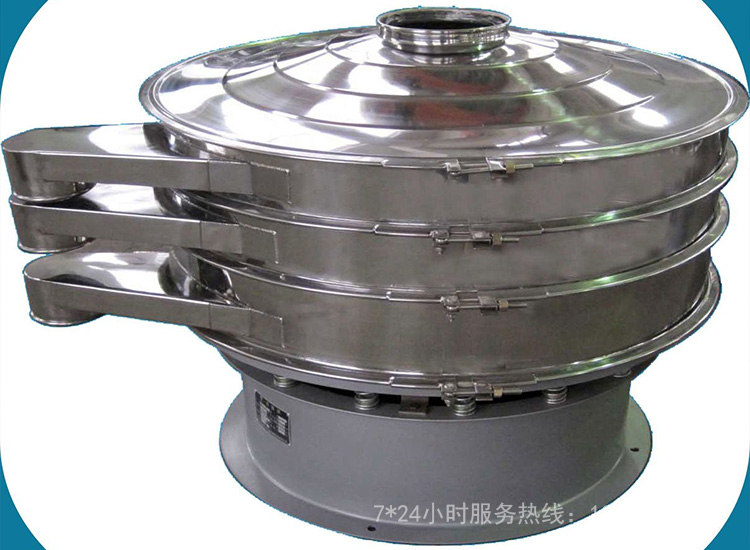

圆盘筛

圆盘筛

【应用行业】:化工、机械、冶金、轻工、粮食、医药、交通、水电等

【产品别称】:旋振筛

【适用物料】:化工行业:树脂粉、颜料、洗衣粉、微粉、油漆、纯碱、柠檬粉、橡胶、塑料等。磨料、陶瓷行业:氧化铝、石英砂、泥浆、喷雾土粒、食品添加剂行业:糖、盐、碱、味精、奶粉、豆浆、酵母、果汁、酱油、醋等、造纸行业:涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收、冶金行业:氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等、中药粉、中药液、西药粉、西药液体、中西药颗粒等、垃圾、人畜屎尿、废油、食品废水、废水加工等

【价格区间】:电议

【处理能力】:电议


在线咨询获取报价

全国24小时销售热线:13598727473

圆盘筛简介

圆盘筛又叫圆形旋振筛,三次元振动筛分过滤机,三次元旋振筛,主要用于筛分粉末状、颗粒状及浆液状物料,从材质上分标准型旋振筛和全不锈钢旋振筛,标准型与物料基础部分为304不锈钢材质、底座为碳钢材质,全不锈钢则是筒体采用304不锈钢材质,用于食品、医药等对卫生要求严格的行业。针对有较强酸性、碱性等有腐蚀性的物料,我们设计了一款耐腐蚀的旋振筛-塑料振动筛,可保证物料不会变质。

圆盘筛

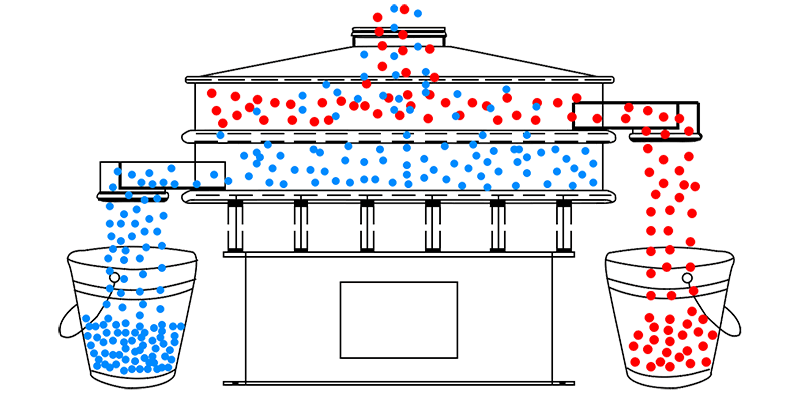

圆盘筛工作原理

旋振筛采用立式振动电机作为激振源,通过振动电机上下两端的偏心重锤将旋转运动转变为水平、垂直、倾斜的三次元运动,并传递到旋振筛的筛面上;物料通过入料口进入设备内,根据不同筛分要求,物料经过1-5层采用不同目数的筛网的筛分层,在这个过程中,位于各层的筛网下的清网装置不断撞击筛网,使物料能够顺畅的筛分,并有效避免物料堵网问题的出现,不同目数的物料通过各层对应目数的筛网或经设置在各层的出料口排出,实现筛选或过滤的目的。


圆盘筛特点

效率高、设计精巧耐用、分类、粘液均可筛分。

网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。

杂质、粗料自动排出,可以连续作业。

子母分离式网架设计,筛网使用时间长久,换网快,只需3-5分钟。

筛网高可以达到4层,可将一种物料分选成2-5种不同的粒度规格。

体积小、节省空间、移动方便。

圆盘筛参数

型 号 XZS-600 XZS-800 XZS-1000 XZS-1200 XZS-1500 XZS-1800 XZS-2000
直径mm Φ600 Φ800 Φ1000 Φ1200 Φ1500 Φ1800 Φ2000
筛网面积m 0.24 0.45 0.67 1.0 1.6 2.43 3.01
筛网规格(目) 2-500 2-500 2-500 2-500 2-500 2-500 2-500
进料粒度mm <Φ10 <Φ15 <Φ20 <Φ30 <Φ10 <Φ15 <Φ20
振次rpm 1500 1500 1500 1500 1500 1500 1500
有效筛面直mm Φ560 Φ760 Φ930 Φ1130 Φ1430 Φ1760 Φ1960
层数 1-5
功率Kw 0.25 0.55 0.75 1.1 1.5 2.2 3

圆盘筛配件

1、振动电机:采用YZUL系列立式振动电机单法兰结构,安装维护方便,达到减轻了主机重量,降低主机成本,使得主机对物料的处理量更大。

2、筛网:可根据筛分要求选配合适的目数,有碳钢、不锈钢、尼龙筛网三种材质。

3、清网装置:一般常见的为橡胶球或硅胶球,橡胶球主要用在对物料环境卫生要求不是很严格的场合,成本也低。硅胶球弹性好、无污染,主要用在食品、医药等行业,造价较高。

4、密封件:防止原料流体或固体微粒从相邻结合面间泄漏,防止外界杂质如灰尘与水分等侵入机器设备内部的部件材料,同时减轻振动筛在振动中对筛框的破坏力。

5、减震弹簧:利用弹性来工作的机械零件,连接筛体和底座之间,在振动筛工作的过程中起到缓冲的作用,隔绝噪音,延长机器使用寿命。
