DZC垂直振动提升机

DZC垂直振动提升机

【应用行业】:矿山、冶金、机械、建材、化工、橡胶、医药、电力、粮食、食品

【产品别称】:垂直输送机

【适用物料】:矿山、冶金、机械、建材、化工、橡胶、医药、电力、粮食、食品

【价格区间】:电议

【处理能力】:电议


在线咨询获取报价

全国24小时销售热线：13598727473

垂直振动提升机简介

垂直提升机对一切颗粒状、块状、粉状的固体物料（粘度不大）输送和散热,在向上提升物料的同时，还可以完成对物料的干燥和冷却。分开槽式、封闭式两种结构，并可根据不同的工艺要求，设计物料颗粒分级作用的筛选提升机及设计易燃易爆物料的提升机。

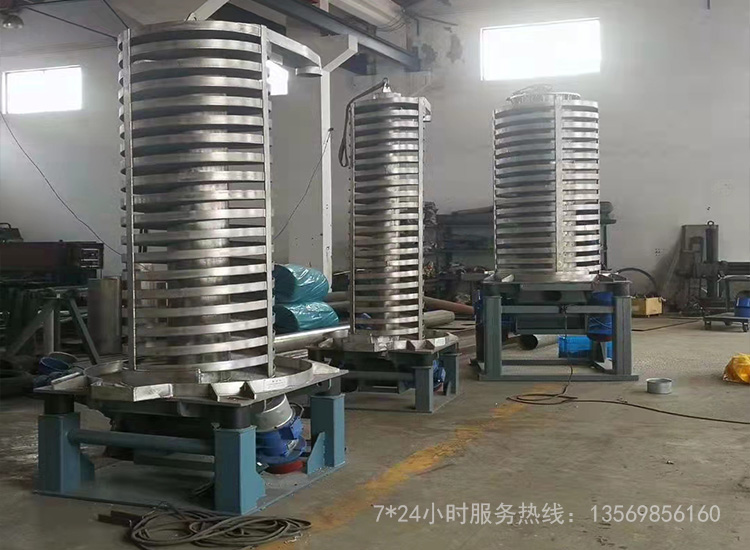

DZC垂直振动提升机

垂直振动提升机特点

 1.产品占地面积小，便于工艺布置。
 2.物料可向上输送，亦可向下输送。
 3.噪音低，结构简单，安装、维修便利。

 4.结构简单合理、能耗小,节约电能，料槽磨损小。

 5. 垂直提升机工作平稳，输送效率高，且不受输送高速的影响。
 6.只能输送件货，且物料有较小尺寸的限制。
 7. 不能输送个体过大的物体
 8.与出入口输送设备配套使用，使输送过程实现完全自动化，避免了人工操作带来的不稳定性。
 9. 结构紧凑，占地面积小。
 10.安全可靠，易于维护，运行费用低廉，有效降低输送成本。

垂直振动提升机工作原理

当垂直提升机工作时，根据双振动电机自同步原理，由振动电机产生激振力，强迫整个输送塔体作水平圆运动和向上垂直运动的空间复合振动，螺旋槽内的物料则受输送槽的作用，作匀速抛掷圆运动，沿输送槽体向上运动，从而完成物料的向上（或向下）输送作业。垂直振动提升机的驱动装置振动筛电机安装在输送塔下部，两台振动电机对称交叉安装，输送塔由管体和焊接在管体周围的螺旋输送槽组成，输送塔座于减振装置上，减振装置由底座和隔振弹簧组成。当垂直输送机工作时，根据双振动电机自同步原理，由振动电机产生激振力，强迫整个输送塔体作水平圆运动和向上垂直运动的空间复合振动，螺旋槽内的物料则受输送槽的作用，作匀速抛掷圆运动，沿输送槽体向上运动，从而完成物料的向上（或向下）输送作业。

垂直振动提升机参数

型号 输送量
(t/h) 		输送槽直径(mm) 输送宽度(mm) 输送高度
(m) 		振次
(1/min) 		双振幅
(mm) 		电动功率
(kw) 		重量
(kg)
DZC300 ≤1.0 300 77 ≤2.0 960 6≤7 2×0.4 680
DZC500 ≤2.0 500 140 ≤3.0 6≤8 2×0.75 1010
DZC550 ≤3.0 550 152 ≤3.5 6≤8 2×1.5 1190
DZC600 ≤3.0 600 163 ≤4.0 6≤7 2×1.5 13210
DZC800 ≤4.0 800 224 ≤4.5 6≤8 2×2.2 1590
DZC850 ≤4.0 850 224 ≤5.0 6≤9 2×2.2 1750
DZC900 ≤3.5 900 185 ≤6.0 6≤9 2×3.0 2100

型号 Φ Φ1 Φ2 H H1 H2 H3 D Lx8 Ld×Bd Φd
DZC300 300 146 500 ≤2000 ≤2750 40 75 270 680×680 / 11
DZC500 500 219 850 ≤3000 ≤4020 50 80 475 1080×1080 880×880 13
DZC550 550 245 900 ≤3500 ≤4530 55 85 500 1100×1100 900×900 13
DZC600 600 273 950 ≤4000 ≤5150 60 85 525 1100×1100 900×900 15
DZC800 800 351 1200 ≤4500 ≤5650 60 90 650 1300×1300 1050×1050 15
DZC850 850 402 1250 ≤5000 ≤6150 65 100 675 1400×1400 1150×1150 17
DZC900 900 530 1300 ≤6000 ≤7180 65 110 700 1600×1600 1300×1300 17


垂直振动提升机结构
