稀油激振器
【应用行业】:化工、机械、冶金、轻工、粮食、医药、交通、水电等部门
【产品别称】:激振器
【适用物料】:振动输送机、振动给料机、振动放矿机、振动干燥设备、振动筛分设备、振动落沙机、振动台、料仓振动防闭塞装置
【价格区间】:电议
【处理能力】:电议
全国24小时销售热线：13598727473
产品简介

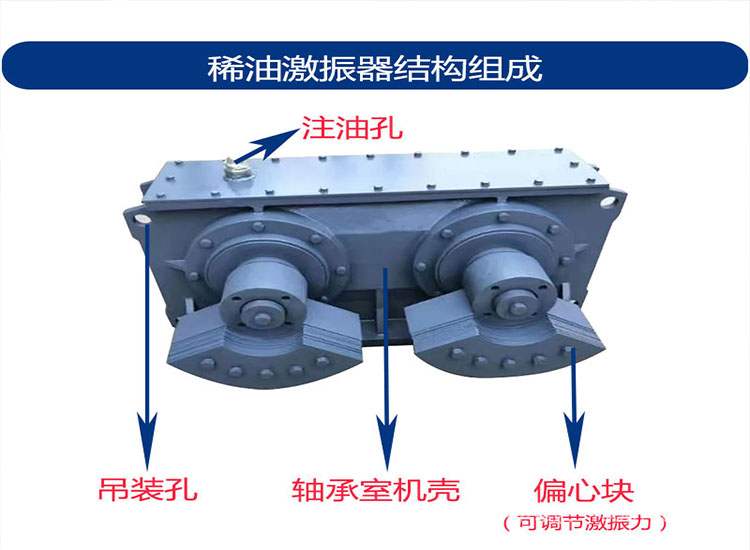

稀油激振器是大型振动筛上必不可少的核心部位，和同规格激振器相比，具有更高的作业率，以及操作简便、维护量小、润滑和密封性能良好等优点。是现有大中型振动筛的振动源的理想替代产品。相比较干油激振器，维修率更低，激振力更强，更换齿轮油的时间长达3月-6月。该激振器利用反向自同步原理使振动机械产生直线运动，电动机不参振，通过万向联轴器与激振可靠连接，由机壳、轴、轴承、偏心块等部分组成
|
型号
|
JZQ406
|
JZQ408
|
JZQ608
|
JZQ818
|
||
|
转速（r/min）
|
1000
|
830
|
830
|
830
|
||
|
静力矩
（Kg·cm）
|
min
|
1588
|
3886
|
9077
|
7069
|
|
|
max
|
4400
|
6700
|
5712
|
12400
|
||
|
大激振力(kN)
|
395
|
319
|
362
|
395
|
||
|
重量
（不含护罩）
|
602
|
724
|
432
|
937
|
||
|

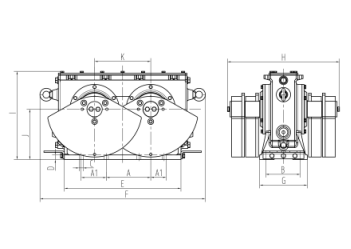

尺寸（mm）
|
A
|
300
|
300
|
360
|
360
|
|
|
A1
|
110
|
110
|
120
|
120
|
||
|
B
|
220
|
220
|
300
|
300
|
||
|
C
|
φ26
|
φ26
|
φ33
|
φ33
|
||
|
D
|
27
|
27
|
32
|
32
|
||
|
E
|
685
|
685
|
740
|
770
|
||
|
F
|
970
|
970
|
1081
|
1101
|
||
|
G
|
280
|
280
|
370
|
370
|
||
|
H
|
659
|
659
|
803
|
927
|
||
|
I
|
517
|
517
|
558
|
575
|
||
|
J
|
295
|
295
|
320
|
335
|
||
|
K
|
330
|
330
|
360
|
380
|
||
工作原理
稀油激振器的工作原理是采用一种自同步式惯性式激振器。激振器的两根转轴分别由两台特性相近的电动机驱动，依靠振动同步原理使两个带偏心块的转轴实现等速反向回转，从而获得激振力。
由于激振器在运行过程中承受的力矩和振动较大，会造成传动系统故障，常见的有轴承室、轴承位磨损等。该类问题发生后，传统方法以补焊或刷镀喷涂为主，但两者均存在一定弊端：补焊高温产生的热应力无法完全消除，易造成材质损伤，导致部件出现弯曲或断裂;而电刷镀受涂层厚度限制，容易剥落，且以上两种方法都是用金属修复金属，无法改变“硬对硬”的配合关系，在各力综合作用下，仍会造成再次磨损。当代西方国家针对以上问题多采用高分子复合材料的修复方法，而应用较多的有美嘉华技术产品，其具有超强的粘着力，优异的抗压强度等综合性能。应用高分子材料修复，可免拆卸免机加工既无补焊热应力影响，修复厚度也不受限制，同时产品所具有的金属材料不具备的退让性，可吸收设备的冲击震动，避免再次磨损的可能，并大大延长设备部件的使用寿命，为企业节省大量的停机时间，创造巨大的经济价值。
产品特点
1、偏心块调整拆卸方便。
2、接触式和轴向迷宫式密封兼用，密封性能好。
3、机壳上方设置了注油孔，保证轴承润滑良好，不漏油。更换齿轮油的时间可长达3-6个月
4、具有重量轻、体积小、结构简单、安装维修方便，使用寿命长等优点。
5、具有运行平稳可靠、调节灵活、维修量小等特点。
6、使用寿命为3-5年。
工作特点
此稀油激振器有两种循环方式：内循环和外循环。安装方式有两种，一种为镶嵌式，一种为座式。镶嵌式为激振器安装在振动筛两侧的筛帮上，座式为安装在设备的上方或下方。
激振器是附加在某些机械和设备上用以产生激励力的装置，是利用机械振动的重要部件。激振器能使被激物件获得一定形式和大小的振动量，从而对物体进行振动和强度试验，或对振动测试仪器和传感器进行校准。激振器还可作为激励部件组成振动机械，用以实现物料或物件的输送、筛分、密实、成型和土壤砂石的捣固等工作。按激励型式的不同，激振器分为惯性式电动式、电磁式、电液式、气动式和液压式等型式。激振器可产生单向的或多向的，简谐的或非简谐的激振力。
对比表
稀油激振器与脂油激振器对比表
|
分项 |
脂油激振器 |
稀油激振器 |
备注 |
|
安装尺寸 |
原有尺寸 |
与原有尺寸相同 |
|
|
轴长 |
原有尺寸 |
与原有尺寸相同 |
|
|
润滑油 |
4号锂基脂 |
齿轮油 |
|
|
轴承使用寿命 |
4-6个月 |
10-12个月 |
|
|
油耗 |
正常油耗 |
油耗为原油耗费用的四十分之一 |
|
|
节能 |
无节能 |
节能效果好。耗电量为原激振器的80% |
|
|
启动 |
低温环境下启动困难 |
低温环境容易启动 |
|
|
使用成本 |
正常成本 |
为原激振器使用成本的五分之一 |
|
|
维修成本 |
正常成本 |
为原维修成本的三分之一 |
|
|
购买价格 |
正常价格 |
为原激振器价格的2倍 |
|
|
维护 |
每天加油是1-3次 |
二个月加一次油 |
|
|
油封 |
国产 |
NJ或台湾、意大利 |
