板式喂料机

板式喂料机

【应用行业】:矿山、冶金、煤炭、电力、化工、食品、玻璃、耐火材料

【产品别称】:板喂机

【适用物料】:化工、机械、冶金、煤炭、矿山、电力、铸造、汽车制造、水泥、垃圾处理等行业

【价格区间】:电议

【处理能力】:电议


在线咨询获取报价

全国24小时销售热线：13598727473

技术参数

1 、供方应严格按照国标（GB）或部标（JB）标准要求设计、制造、检验、包装。主要锻件、钢板应选择原冶金部定点大钢厂产品。

2、重型板式喂料机为重型结构，尾端置于石灰石卸料仓（仓容约200吨）的下面，需要承受很大的冲击荷载，要求结构设计坚固，使用中不致损坏。

3、板式喂料机速度可调节，为变频调速，速度应随破碎机的负荷大小自动调节。

4、重型板式喂料机护罩内要求设置耐磨衬板；护罩顶部需要垂吊防崩溅链条。护罩的出料口必须与石破碎机入料口的尺寸及角度完全一致。头罩应设计为便于装配和拆卸的焊接结构。

5、机架焊接结构要有足够的强度，适应物料冲击。机头罩应设计为便于装配和拆卸的结构。

6、板式输送机润滑、润滑油自动喂入各滑轨，辊子及链轮间，润滑加油时间间隔可通过电子计时装置设定。

7、重型板式喂料机传动装置应有可靠的、安全的防护（过载）措施。轴连接方式为直联。减速机为直联悬挂式，与板式给料机作成整体，不另外需要基础。

板式喂料机

板式喂料机

型号选型

板式喂料机型号选型

四种型号板式喂料机型号说明。
1）BQ型轻型板式喂料机，Q代表轻型。
2）BL型中型板式喂料机，L代表轻型。
3）BZ型重型板式喂料机，Z代表轻型
4）BP型新型板式喂料机，P代表皮带式
二)四种型号板式喂料机使用场合;
1)BQ系列轻型板式喂料机
  轻型板式喂料机输送物料块重不超过100KG，堆积密度不大于1200KG/M3，湿度不高于350℃，输送板宽一般在500mm--1250mm。
2）BL系列中型板式喂料机
  中型板式喂料机输送物料块重不超过140KG，堆积密度不大于1200KG/M3，湿度不高于350℃，输送板宽一般在500mm--1500mm.
3）BZ系列重型板式喂料机
  重型板式喂料机可输送较大粒度，物料尺寸一般不大于板宽的60%，其安装倾角不大于15°。输送板宽一般在1250mm--3150mm。
4）BP系列新型板式喂料机

板式喂料机型号选型

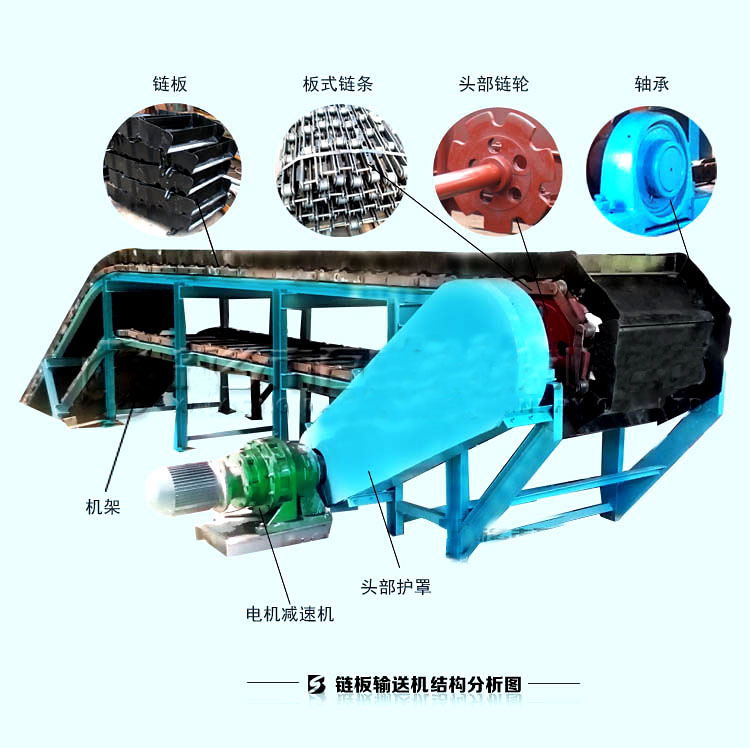

结构工作原理

板式喂料机结构工作原理

板式给料机特点：
1.牵引链为板式链（轻型和中型）或坦克链（重型），强度高、使用寿命长；
2.机尾采用弹簧螺旋张紧装置，可使牵引链的张紧力自动调整；
3.工艺布置灵活，可架高地面或地坑布置，可水平或斜升安装，也可同机水平加斜升安装；
4.背负驱动机构，占用平面空间小，安装方便。

板式喂料机结构工作原理

安装使用注意事项

板式喂料机安装使用注意事项

板式喂料机操作规程

1 检查裙板的磨损情况，固定销是否脱落；

  2 检查裙板滴油、润滑油量、油嘴位置是否正确；

  3 检查清扫器与裙板的接触情况；

  4 电机工作状况，减速机是否有异音、异振；

  5 张紧度是否合适，运转部位与静止部位是否接触。

  6 刮板清扫装置是否工作正常。

  7 裙板螺栓是否松动、缺少。

板式喂料机安装使用注意事项

故障分析

板式喂料机故障分析

板式喂料机常见故障

1、下料口接料板易磨损割除更换

2、行走轮与衬板摩擦，行走轮损坏更换。

3、摆减渗油更换密封

4、设计的电机功率与设计板喂机给料量不相符（电机功率偏小）
