TH-HL环链斗式提升机

TH-HL环链斗式提升机

【应用行业】:本提升机适于输送粉状，粒状及小块状的无磨琢性及磨琢性小的物料，

【产品别称】:环链式提升机

【适用物料】:煤、水泥、石块、砂、粘土、矿石等

【价格区间】:电议

【处理能力】:0-1000T/H


在线咨询获取报价

全国24小时销售热线：13598727473

型号和参数

环链斗式提升机型号和参数：

环链斗式提升机是利用均匀固接于无端牵引构件上的一系列料斗，竖向提升物料的连续输送机械，斗式提升机利用一系列固接在牵引链或胶带上的料斗在竖直或接近竖直方向内向上运送散料。分为环链、板链和皮带三种。斗式提升机适用于低处往高处提升，供应物料通过振动台投入料斗后机器自动连续运转向上运送。根据传送量可调节传送速度，并随需选择提升高度，料斗为自行设计制造，PP无毒料斗使该型斗式提升机使用更加广泛，所有尺寸均按照实际需要设计制造，为配套立式包装机，电脑计量机设计，适用于食品、医药、化学工业品、螺丝、螺帽等产品的提升上料，可通过信号识别来控制机器的自动停启。


TH型环链斗式提升机系列产品技术性能及选型参数表：

型号

TH160

TH200

TH250

TH315

TH400

TH500

TH630

料斗形式

ZH

SH

ZH

SH

ZH

SH

ZH

SH

ZH

SH

ZH

SH

ZH

SH

输送量m³/h

普通型

15

25

18

29

31

48

35

60

60

94

75

118

114

185

改进型

-

-

-

-

-

-

46

80

80

125

100

157

152

246

料斗

斗宽mm

160

200

250

315

400

500

630

斗容L

1.2

1.9

1.5

2.4

3.0

4.6

3.75

6.0

5.9

9.5

9.3

15.0

14.6

23.6

斗距mm

普通型

500

512

688

改进型

-

384

516

链条

圆钢 (直径×节距)mm

14×50

18×64

22×86

环数

普通型

9

7

7

改进型

-

5

5

料斗运行速度m/s

1.2

1.4

1.5

主链轮节圆直径mm

300

365

520

630

710

800

900

主轴转速r/min

69.71

63.22

44.11

42.5

37.6

35.8

31.8

物料*大块度mm

20

25

30

35

40

50

60


环链斗式提升机型号


工作原理及性能

环链斗式机工作原理及性能

斗式提升机的输送工作原理是：料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转， 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶尼龙带，斗式提升机一般都装有机壳，以防止斗式提升机中粉尘飞扬，TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成


环链斗式机工作原理及性能


结构工作原理

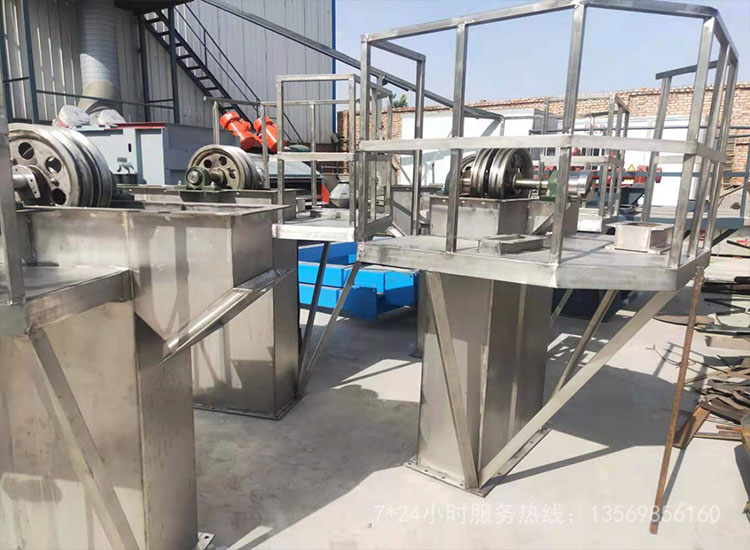

环链斗式提升机结构：

1、料斗：固定于环链上，有三种：深斗（适合于松散物料），浅斗（黏性较大的物料），三角斗（比重大且成块状的物料）。

2、外壳：内装传动装置和制动器。

3、机身：钢板焊成方形壳。

4、下部：装张紧装置。

5、电机减速机

环链斗式提升机结构



安装调试

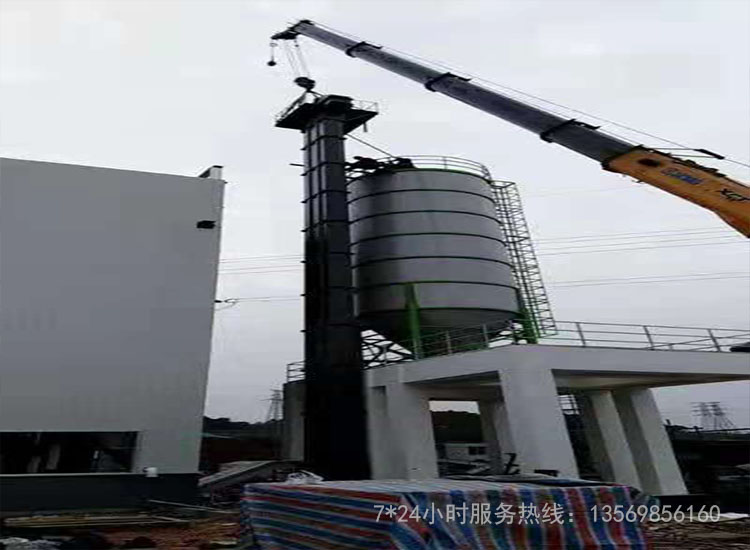

环链斗式提升机安装调试

斗式提升机安装事项：

1、斗式提升机必须牢固地安装在坚实的混凝土基础上。混凝土基础表面应平整、水平，保证斗式提升机安装后满足竖向要求。

    较高高度的斗式提升机应与相邻建筑物（如筒仓、车间等）在中、上缸适当位置连接，以增加其稳定性。安装时，先安装下部，固定地脚螺栓，再安装中缸，再安装上缸。套管安装成功，垂直度校正。用铅直线测量全高时，误差应小于10mm。上下轴线应平行，轴线应在同一平面  内。

   当安装有较低高度的斗式升降机时，上、中、下套管可连接在地平面上，然后将整个车身提升并固定在混凝土基础上。

2、套管安装好后，安装链条和料斗。斗杆用U形螺旋不仅是链条接头，也是料斗的固定部件。U形螺钉的螺母必须拧紧，并可靠防止松动。

3、链条和料斗安装好后，应适当张紧。

4、在减速器和轴承座上分别加入适量的油和润滑脂。减速器采用工业齿轮油润滑。轴承座可采用钙基或钠基润滑脂。

5、试运行：安装完成后，应进行空车试运行。注意不要倒车和碰撞。空转不少于2小时，无过热现象。轴承温升不超过250C，减速器温升不超过300C，空转2小时后，一切正常后方可进行负荷试车。带负荷试车时，送料要均匀，防止送料过多，堵塞下部，造成“堵料”。



环链斗式提升机安装调试




选型

环链斗式提升机选型

斗式提升机选型:

斗式提升机是厂家常用的提升设备，那么我们各大厂家该如何选择斗式提升机的型号，在选购的时候应该注意哪些，这些都是我们所需要注意的，下面是斗式提升机的选型方法。

      斗式提升机作为常用的提升机设备，其型号的选用受很多方面因素的制约，选错型号会给使用方带来不尽的麻烦。一般决定斗式提升机选型取决于以下几个要素：

一、物料的形态：物料是粉状还是颗粒状还是小块状。

二、物料的物理性质：物料有没有吸附性或者粘稠度，是否含水。

三、物料的比重：一般斗式提升机参数都是针对堆积比重在1.6以下的物料设计和计算的，太大的物料比重需要进行牵引力和传动部分抗拉强度的计算。

四、单位时间内的输送量。

      一般来说，物料的形态直接决定物料的卸料方式，常用规律为粉状物料采用离心抛射卸料、块状物料采用重力卸料，而卸料方式的不同决定斗式提升机采用的料斗形式的不同，离心抛射卸料多采用浅斗和弧形斗，而重力卸料需采用深斗。斗式提升机所采用料斗的类型不同则单位时间内提升的物料输送量是不一样的。斗式提升机最终选型是取决于料斗形式、斗速、物料比重、物料性质、料斗数量等各项参数的综合考虑。


环链斗式提升机选型
