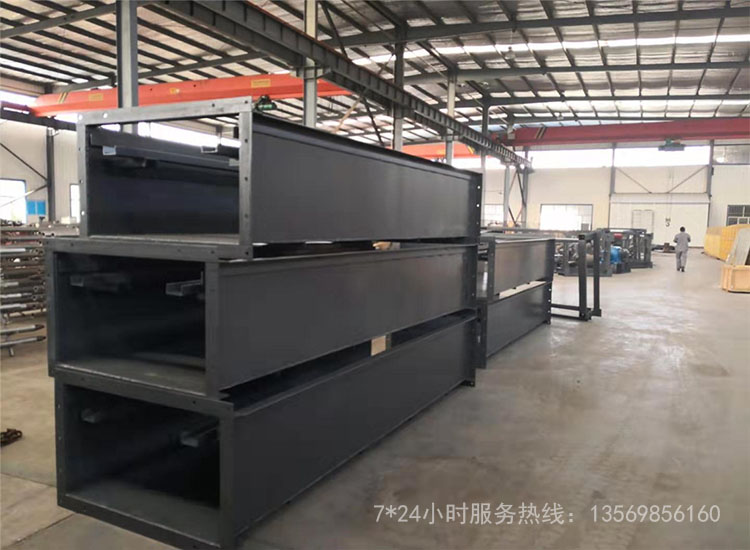

铸石刮板输送机

铸石刮板输送机

【应用行业】:电站、矿山、煤炭

【产品别称】:刮板输送机

【适用物料】:粉状、颗粒、块状等

【价格区间】:电议

【处理能力】:电议


在线咨询获取报价

全国24小时销售热线：13598727473

产品结构

产品结构

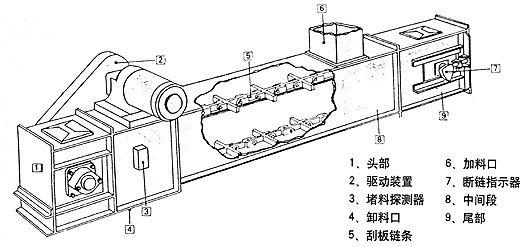

刮板输送机本机由头部节、过渡节、中间节、刮板装置、尾部节和驱动装置构成，选型长度常规不超过65m。主要分为钢结构槽箱形式和石板结构槽箱形式两种系列

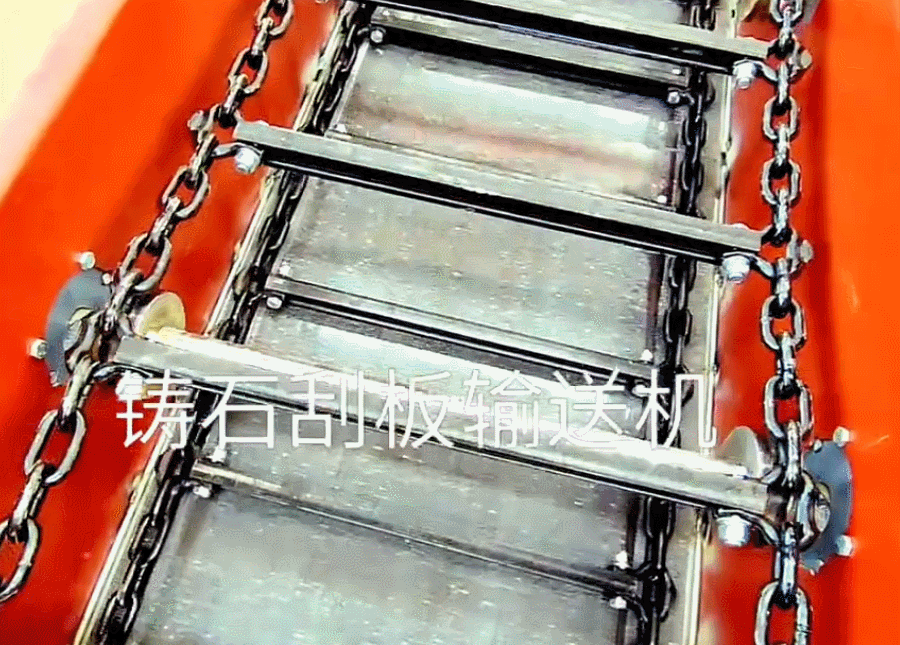

 铸石刮板输送机

铸石刮板输送机

产品特点

产品特点

1、 刮板为16Mn耐磨钢板焊接而成，刮板不易折断，适用于大运量、大颗粒物料运输。
2、 头、尾轴采用40Gr材质锻造，经调质处理后加工而成，具有优良的机械性能。
3、 机头架、机尾架及传动架选用优质16Mn板材，经焊接后去处应力，整体加工而成，既保证了各部件的强度、刚性又保证了位置准确度及平稳性和使用寿命。



产品用途

产品用途

铸石刮板输送机适用于温度在250°以下的粉状、粒状、小块状及混合物料的密闭输送，以水平运输为主。铸石刮板输送机也可倾斜输送，输送倾角一般为20°，其中上链铸石刮板运输机适应30°的倾角，铸石刮板输送机主要适用于各种物料的输送，铸石刮板输送机可适用于矿山、冶金、煤矿、化工对含水率无过高要求的物料输送，系统中粒度在300mm以下。铸石刮板输送机结构简单，当水平运输时可分为单双层运输，安装维修方便可多点进料及出料，铸石刮板输送机为干法输送。铸石刮板输送机不宜输送粘性大的、要求破碎率低的易碎性物料。

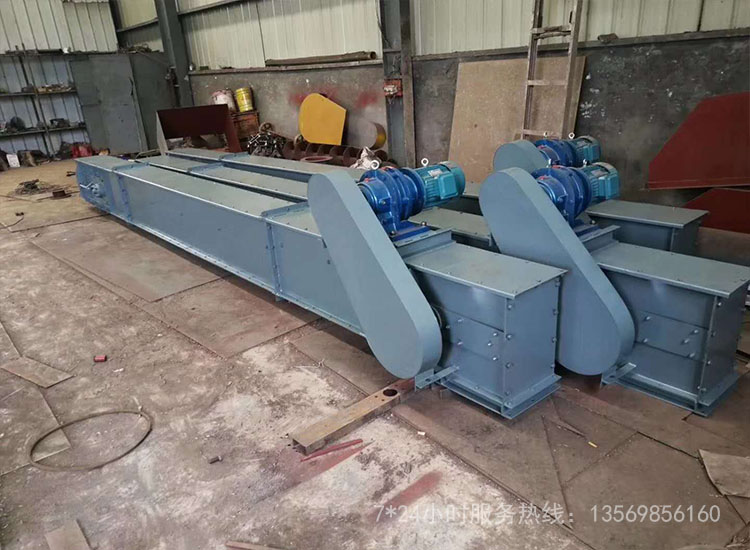

铸石刮板输送机

产品参数

产品参数

技术特性规格：

XGZ-06

XGZ-08

XGZ-10

XGZ-12

XGZ-14

输送量t/h

100-300

200-500

300-600

400-800

500-1000

链速m/s

0.48-0.76

输送距离，m

6.7-64.3

8.2-64.3

8.6-43.6

8.9-63.5

8.6-53.6

物料粒度，mm

<300

有效槽宽，mm

600

800

1000

1200

1400

刮板间距,mm

1024

工作原理

工作原理

在封闭的机壳内借运动着的链条刮板与煤的摩擦将煤连续输出，链条刮板在运行时埋于被输送的煤中固接在牵引链上的刮板在封闭的料槽中输送散状物料的输送机。这种输送机的牵引链和刮板都埋入物料中，刮板只占料槽的一部分断面，物料占料槽的大部分断面。它能水平、倾斜或垂直输送物料。水平输送时，所用刮板为平条形，利用埋入散料的链条和刮板对散料层的切割力大于槽壁对散料阻力的原理，使散料随刮板一起向前移动，此时移动的料层高度与槽宽之比在一定的比值范围之内，物料流是稳定的
