滚筒筛

滚筒筛

【应用行业】:电力、矿山、冶金、建材，化工

【产品别称】:回转筛

【适用物料】:煤粉、碎煤、烟灰、炭黑、碳酸氢铵、硫铁矿粉、氯化铵、铜精矿粉、氧化铝粉、石膏粉、石灰石粉、苏打粉、尿素、活性炭、氯化钠、硅酸钙、石棉粉、合成树脂、橡胶粉、电石、陶土、合成肥料、粉粒状农药、碳酸钡硫铵、纯碱粉、粒状医药、小麦、大豆、大米、糖、淀粉、碎木炭、木片、锯末、氯乙烯醇合成洗涤剂，飞灰磷肥

【价格区间】:电议

【处理能力】:电议


在线咨询获取报价

全国24小时销售热线：13598727473

技术参数

滚筒筛技术参数

滚筒筛是分选技术中应用非常广泛的一种机械，是通过对颗粒粒径大小来控制垃圾分选的，分选精度高。滚筒筛的筒体一般分几段，可视具体情况而定，筛孔由小到大排列，每一段上的筛孔孔径相同。
为了提高分选精度，为了避免小颗粒物料在大孔径筛分段被筛分出来的情况，垃圾在滚筒筛中必须经过充分的翻料，而且垃圾的移动速度不能过快。通常在滚筒内壁都会装上挠板，它的作用就是提升垃圾颗粒，让不同粒径的垃圾颗粒都尽可能有机会接触到筛孔，如果符合孔径的要求，颗粒就能透筛，达到滚筒筛分选的目的。

为了提高筛分效率，垃圾在滚筒筛内移动的速度不能太快，否则将造成筛分不充分、不彻底，因此滚筒筛一般都有比较严格规定的安装倾角，通常来说这个角度为5°，当然在实际情况下，可根据需要进行调整。

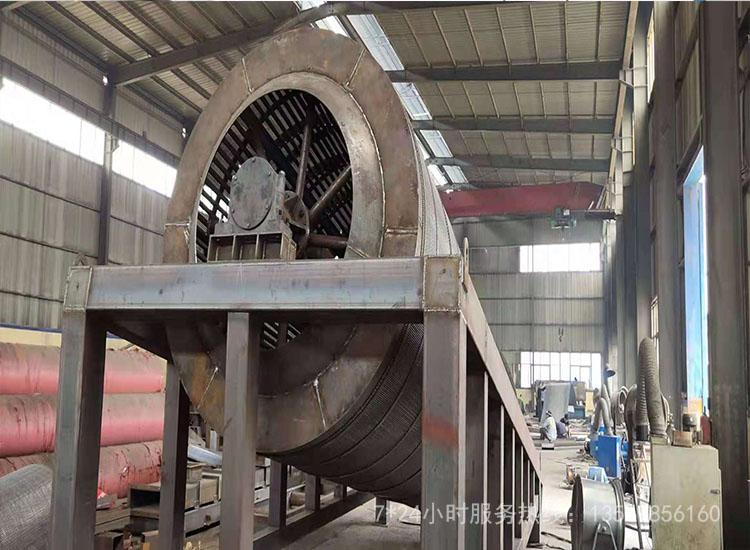

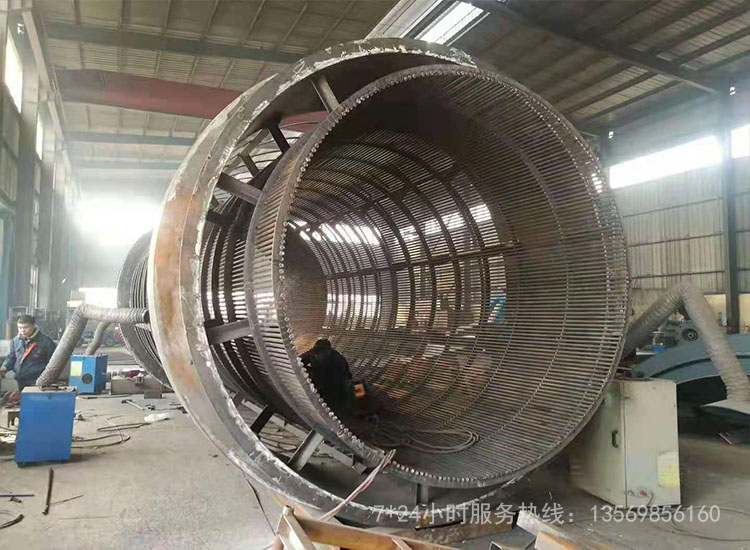

 滚筒筛

滚筒筛

型号选型

滚筒筛型号选型

滚筒筛是分选技术中应用非常广泛的一种机械，是通过对颗粒粒径大小来控制垃圾分选的，分选精度高。滚筒筛的筒体一般分几段，可视具体情况而定，筛孔由小到大排列，每一段上的筛孔孔径相同。

滚筒筛型号选型

结构工作原理

滚筒筛结构工作原理

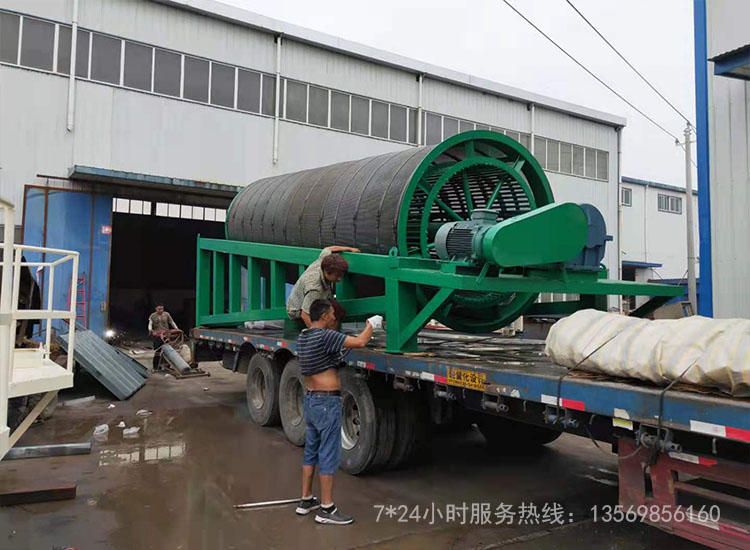

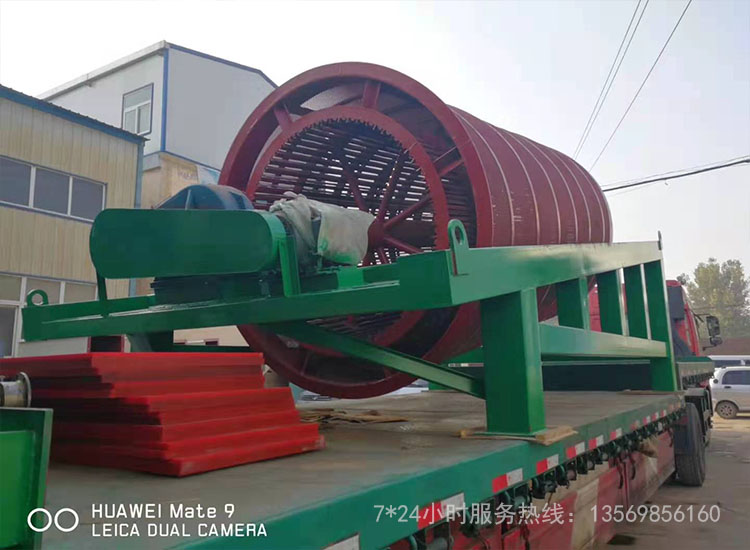

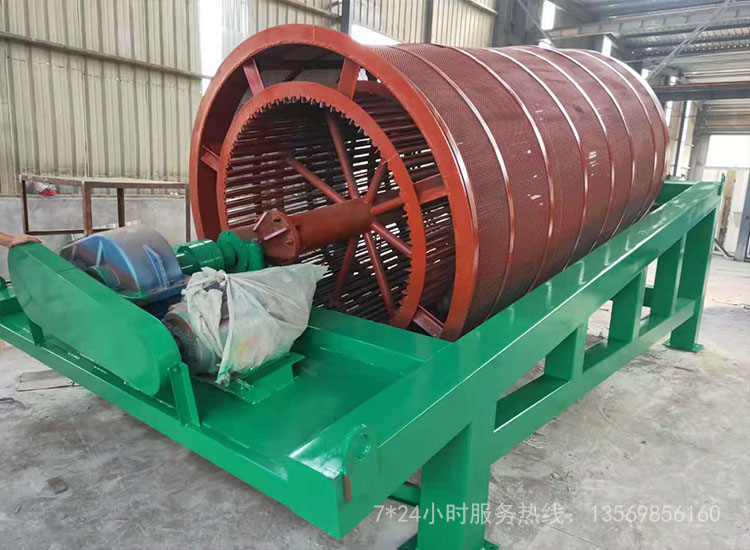

滚筒筛主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。滚筒装置倾斜安装于机架上。 电动机经减速机与滚筒装置通过联轴器连接在一起，驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后，由于滚筒装置的倾斜与转动，使筛面上的物料翻转与滚动，使合格物料（筛下产品）经滚筒后端底部的出料口排出，不合格的物料（筛上产品）经滚筒尾部的排料口排出。由于物料在滚筒内的翻转、滚动，使卡在筛孔中的物料可被弹出，防止筛孔堵塞。滚筒筛砂机、滚筒筛分机与滚筒筛的原理构造几乎相同，是人们对它的认识和叫法上存在差异。

滚筒筛结构工作原理

安装使用注意事项

滚筒筛安装使用注意事项

一）、调试前的准备工作：
1、滚筒筛各部件安装完，检查合格后，可进行试运转。试运转前，应详细检查各部件按图纸所示安装正确，各紧固件牢靠，筛体周围是否有妨碍滚筒筛运行的障碍物；
2、将长方形检修门处于打开位置，并通过手动盘车旋转筛分筒，观察梳型清筛机构有无犯卡、磨擦现象，若有则可通过调整螺栓进行调整；
3、检查各轴承座、变速箱应润滑良好，变速箱油位应适当；
4、电源接头应牢固可靠，绝缘良好，接地正确。
二）、空载试车
1、点动电机控制按钮，检查电机转向应与笼式滚筒筛所示转向一致；
2、启动设备运转4－6小时，观察滚筒筛运行情况，若发现异常声响或其它现象，应及时停机检查，找出原因，排除故障。
试运转4－6小时应检查下列项目：
a、 大轴轴承温度，要求最高温度不超过75℃，温升不超过45℃。
b、 各处紧固螺栓的紧固情况，发现松动应及时拧紧。
三）、投料
1、在筛分机处于运转平稳状态下，启动进料及出料设备，进行投料试车；
2、正常出料后关闭密封隔离罩（正常运行时，密封隔离罩应始终处于关闭位置）；
3、检查出料粒径和有无漏料及扬尘情况；
4、运转半小时，对各部件进行仔细检查，发现问题及时处理。

5、工作过程中应经常检查运行情况，若发现运行不正常或有异常声响，应及时停机检查，找出原因，排除故障。

滚筒筛安装使用注意事项

故障分析

滚筒筛故障分析

笼式滚筒筛运行可靠，维护量小，下面对运行中应注意的几点问题简述如下：
1、开车时必须先开启笼式滚筒筛，后再开启给料设备；停车时相反；
2、运行前三天，要每天对笼式滚筒筛紧固件进行检查，如有松动应及时紧固。以后则可定期（每周或半月）对笼式滚筒筛紧固件进行检查及处理；
3、轴承座、变速箱应定期检查润滑情况，并及时加油和换油。大轴轴承采用2号锂基润滑脂，正常情况下，每两月加注一次润滑脂，加注量不宜过多，否则易引起轴承过热。各处轴承应每年清洗检查一次。

4、设备长期停用（30天以上的）重新启动时应对电机绝缘进行摇测，以避免电机烧毁。

滚筒筛故障分析
