塑料旋振筛

塑料旋振筛

【应用行业】:所有不能与不锈钢及碳钢接触的物料筛分

【产品别称】:圆形塑料筛分机

【适用物料】:所有不能与不锈钢及碳钢接触的物料筛分

【价格区间】:电议

【处理能力】:电议


在线咨询获取报价

全国24小时销售热线：13598727473

工作原理

塑料旋振筛工作原理

旋振筛起动后，其动力装置即振动电机上下两端不同相位的偏心块、由于高速放置作用而产生一复合惯性力，该惯性力强迫筛机振动体作复旋运动，筛框在振动力的作用下连续作往复运动，进地而带动筛面作周期性振动，从而使筛面上的物料随筛箱一同作定向踊跃式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续跳跃运动后从排料口排出，终完成筛分工作。旋振筛振动体的运动轨迹为一复杂的空间三维曲线，此曲线在水平面上的投影为圆形，在两垂直面上的投影为两相同的椭圆。实际运用中，通过调整振动电机上下两端偏心块的相对相位，可以改变筛面上物料的运动轨迹，从而达到不同的筛分作业目的。

塑料旋振筛工作原理


型号及参数

旋振筛的型号及参数
☆ 效率高、设计精巧耐用，任何粉类、粘液均可筛分。
☆ 换网容易、操作简单、清洗方便。
☆ 网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。
☆ 杂质、粗料自动排出，可以连续作业。
☆ 独特网架设计，筛网使用时间长久，换网快只需3-5分钟。
☆ 体积小，不占空间移动方便。
☆ 筛机最高可以达到五层，建议使用三层。



型 号

功 率(KW)

筛面直径

体 积

网层数



1S

XZS-400-

2S



3S

0.18

Φ320mm

580×580×560

580×580×660

580×580×760

1

2

3



1S

XZS-600-

2S



3S

0.55

Φ550mm

800×800×680

800×800×780

800×800×880

1

2

3



1S

XZS-800-

2S



3S

0.75

Φ750mm

900×900×780

900×900×930

900×900×1080

1

2

3



1S

XZS-1000-

2S



3S

1.1

Φ950mm

1160×1160×880

1160×1160×1030

1160×1160×1180

1

2

3



1S

XZS-1200-

2S



3S

1.47

Φ1150mm

1360×1360×980

1360×1360×1160

1360×1360×1360

1

2

3



1S

XZS-1500-

2S



3S

2.2

Φ1450mm

1850×1850×1130

1850×1850×1330

1850×1850×1550

1

2

3



1S

XZS-1800-

2S



3S

2.2

Φ1750mm

2200×2200×1360

2200×2200×1460

2200×2200×1680

1

2

3




塑料旋振筛型号

激振力调试及装网方式

旋振筛激振力调式:

旋振筛上下重锤的调整方法：
1、改变上下重锤的相位角,可以改变筛网上物料的运动轨迹和停留时间。为使筛机适应各种物料所需的分离状态,如物料的分布、处理量、分离效率、过网率等各种变化,应将它调整到最佳状态。
2、旋振筛上锤不可调整角度,打开底桶调整孔,松开下重锤固定螺栓,根据所筛分物料轨迹,向出料口反方向调整上下重锤的相位角。然后将少量物料放在筛网上面,使筛机运转,做筛面物料运动轨迹检查,如处理参数都达到最佳效果时,停机上紧固定螺栓,调整就结束了(切记上紧固定螺栓)。
注：有时因物料的比重、湿度、堆放倾斜角等参数的影响,调整相位角时不可能一次调整成功,所以请用户要有充分的耐心进行调整,使筛机发挥应有的高效率。
3、附加重块的调整。在上下重锤的一测装有附加重块,它的作用是增加筛机的激振力,根据用户筛机的层数、物料比重不同来增减激振力,增减附加重块的多少可以使筛机达到最佳筛分效果。

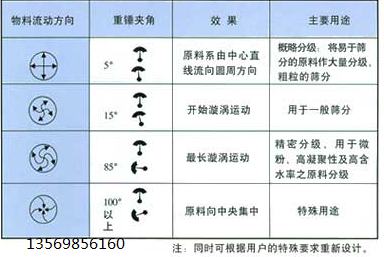

塑料旋振筛轨迹图


装网方式：

市场上大部分的旋振筛都是子母网结构，网架结构为子母式双网结构（U型槽）式结构设计，筛网使用寿命长，网孔不变形，最大特点是换网只需3-5分钟。

母网为8目托网，使用时间较长，一般不用更换。子网为工作网，长时间的使用，会损坏筛网，更换也十分简单，可以参考安装步骤如下：

1、取下该层束环将筛框取下即可，其他部件不用动。

2、取下卡箍内破损的工作网，然后将新筛网平铺在母网上展开铺平卡箍卡紧。

3、剪掉预留多余的筛网。

4、然后装上筛框，锁紧束环即可完成。





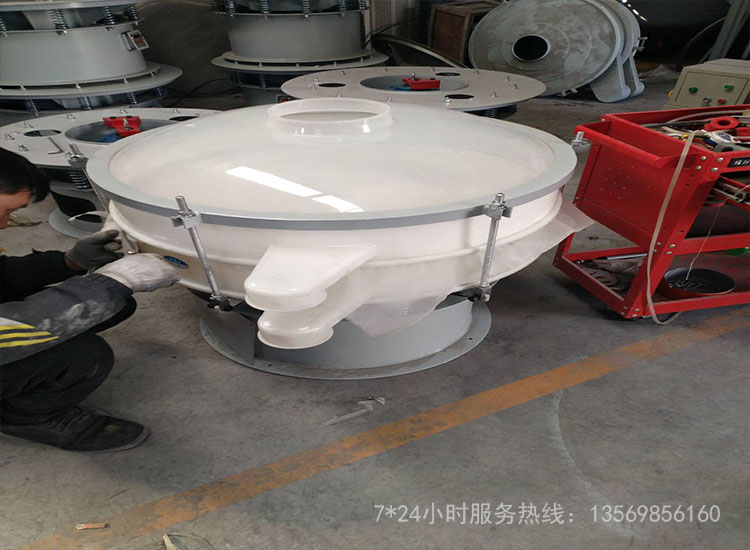

塑料旋振筛调试

结构组成

旋振筛结构组成由（1）入料口、筛盖 (2)筛框、筛网、紧固带、出料口 (3)振动电机、电机机座支架、传振体 (4)隔振弹簧、弹簧支承、弹簧垫圈 (5)底座

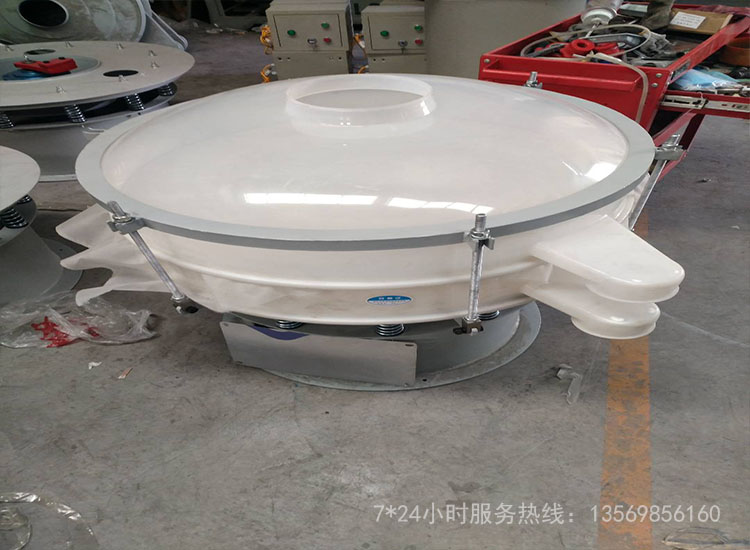

塑料旋振筛结构


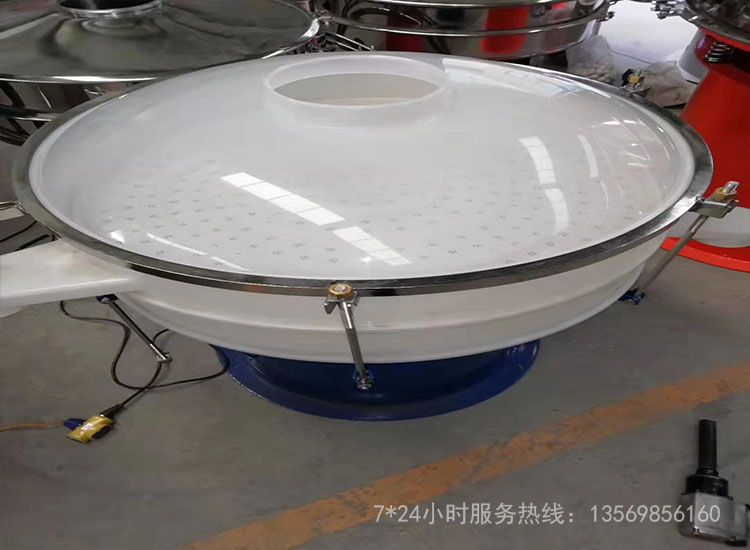

塑料旋振筛组成

安装事项

三元旋振筛安装前的准备:

          1、检查电机标牌是否与要求相符。

          2、用500伏兆欧表测量绝缘电阻，其值应对定子绕组进行干燥处理，烘干温度不能超过120℃。

          3、检查电机各紧固件，谨防松动。

          4、检查电机表面有无损坏、变形。

          5、检查是否转动灵活，若有异常，应排除。

          6、检查电源，是否缺相，并空载运行5分钟。

 三元旋振筛的安装与调整:

         1、电机应紧固在安装面上，安装面必须光滑、平整。

         2、电机可水平安装。

         3、电机引线采用四芯橡胶电缆YZ-500V，接电源时引出线电缆不允许有急折，并与振动体可靠固定。

         4、电机应有可靠的接地，电机内有接地装置，引线端有标志，亦可利用底脚坚固螺栓接地。

         5、激振力的调整。

旋振筛塑料安装
