圆形摇摆筛

圆形摇摆筛

【应用行业】:适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

【产品别称】:摇动筛

【适用物料】:化工行业：树脂、涂料、工业药品、化妆品、油漆、中药粉等。食品行业：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。金属、冶金矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。公害处理：废油、废水、染整废水、助剂、活性碳等

【价格区间】:电议

【处理能力】:电议

在线咨询获取报价

全国24小时销售热线：13598727473

产品说明
产品特点
结构原理
清网装置
规格型号

产品说明

产品说明

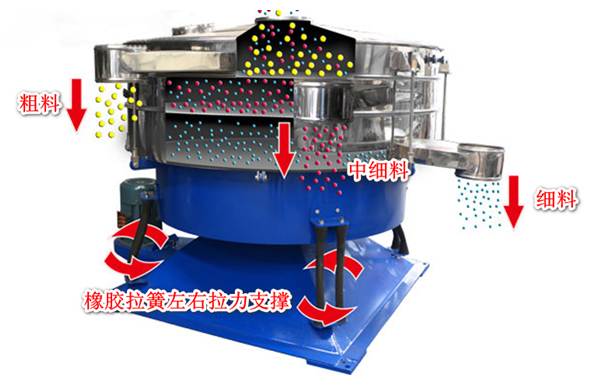

摇摆筛的设计是为了满足大产量，高密度筛分的厂家而特殊设计的一种高效筛分机，简单的筛分是双眼注视双手筛分。摇摆筛分机就是对此的机械模拟，它是目前有效的模拟了人工筛分运动的有效原理（筛分精度、效率、筛网寿命均是常规圆筛的5-10倍），符合所有精细与超细范围的粉末与微粒状物料，特别适合难以处理的物料。

圆形摇摆筛

圆形摇摆筛

产品特点

产品特点

高达5倍的单位面积产出；精确到6级分离，筛分效率高达90%-95%；使用硅橡胶球、超声波等高效清网装置系统，筛孔不会堵塞。密闭除尘，操作安全；加速度比振动筛低4.5倍，筛分零件寿命提高而维护减少；噪声<75分贝。优化重理均衡，地基动态负荷低

1、筛分效率高：摇摆筛有效模仿人工筛分的动作和过程，物料在筛面上呈现渐开螺旋线运动轨迹，使物料在相对面积上走过相对长的路程，可实现6级分离，筛分精度高达90%-95%。

2、物料成品率高：柔和的摇滚筛分，不存在高速振动，不会对物料的颗粒原结构形成破坏，不易产生静电，更适合对易燃易爆易产生静电的物料进行筛分。

3、筛孔不堵塞：弹跳球、超声波、转筒刷三种清网装置可选，防堵技术多样，筛孔不易堵塞，有利于提高筛分精度和筛分产量。

4、多层筛选：每层有效筛分面积0.28—6.4㎡，可多至5层使用。

5、使用寿命长：采用低频率小负荷工作，加速度比振动筛低4-5倍，使筛网不易损坏，延长筛网的使用寿命。

6、工作噪音小：噪音优化重理均衡，地基动态负荷低。

7、无粉尘污染：全封闭结构，密封除尘效果好，基本不存在物料粉尘泄露现象

结构原理

结构原理

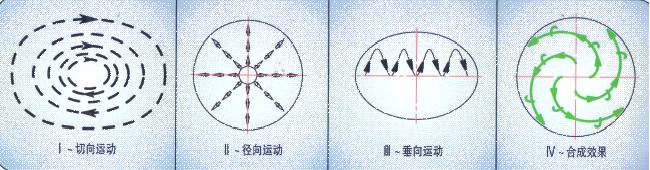

◆基本的回转运动与人工筛分相类似。偏心率从25到40mm可调，低速V型皮带驱动从120到360rpm可调

◆每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整

◆因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散，从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。

◆水平与垂直加速度随着粒子的运动而增加，接近筛孔尺寸的颗粒随之成功分离；较大颗粒被运到出口处，出口处由一个可调节的导向装置控制流量，该导向装置是控制物料停留时间的另一个因素。

◆此次过程在每筛层之间重复进行

圆形摇摆筛

圆形摇摆筛

清网装置

清网装置

摇摆振动筛在筛分过程中，因多种物料本身具有强吸附性、易抱团、高静电、高精细、高密度、比重轻等特性，极易堵塞网孔，从而大大降低了工作效率与筛分效果。我们为了确保筛分效果，因此、必须在ZY系列摇摆振动筛上增加清网装置。

圆形摇摆筛

圆形摇摆筛

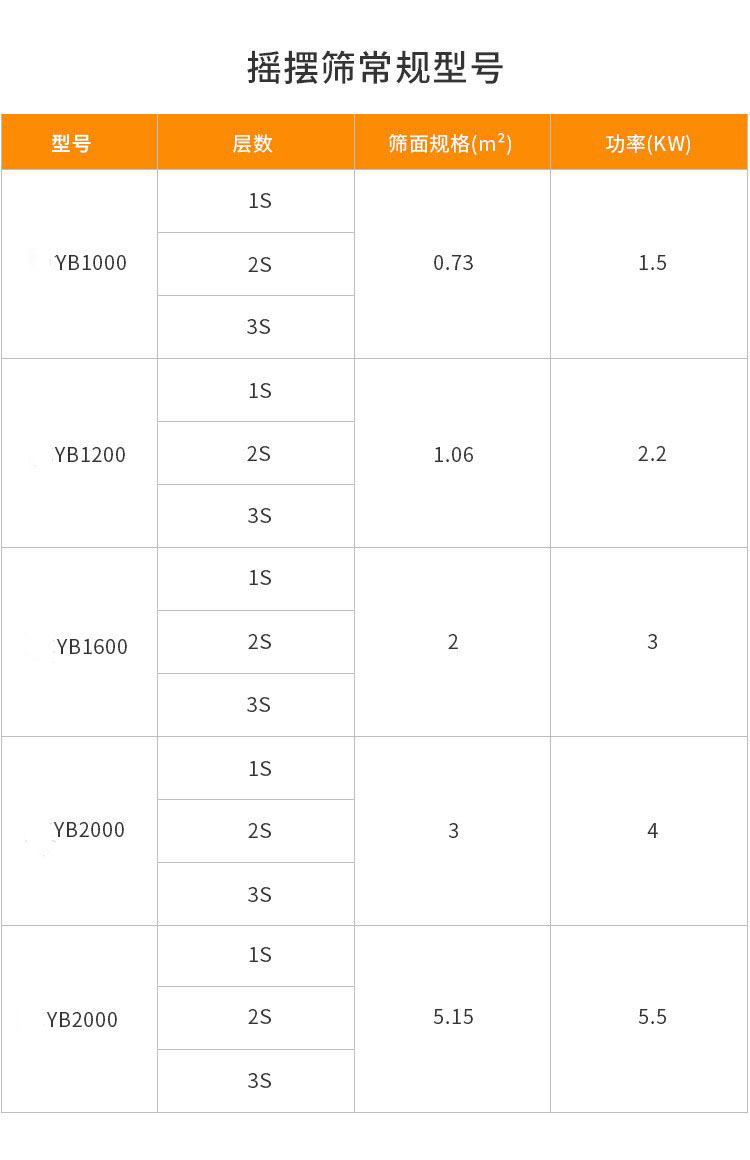

规格型号

规格型号
