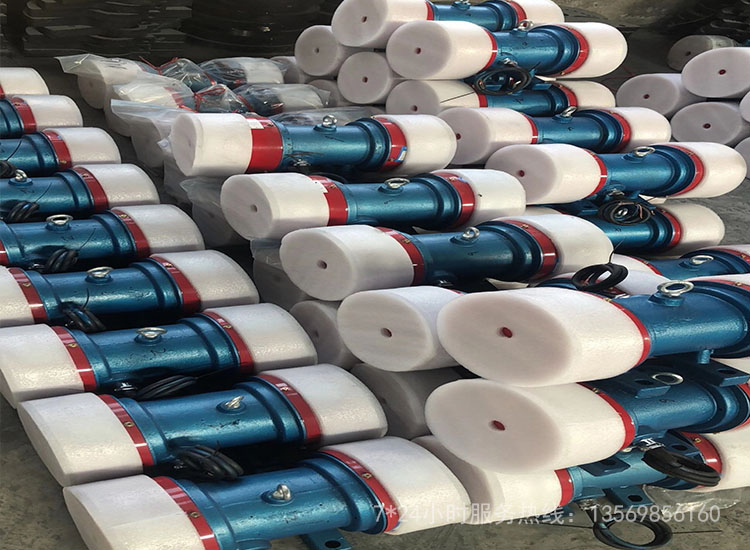

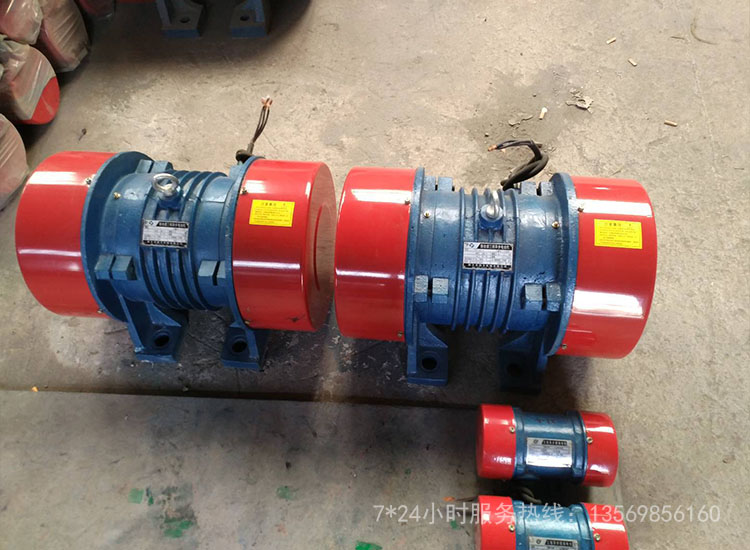

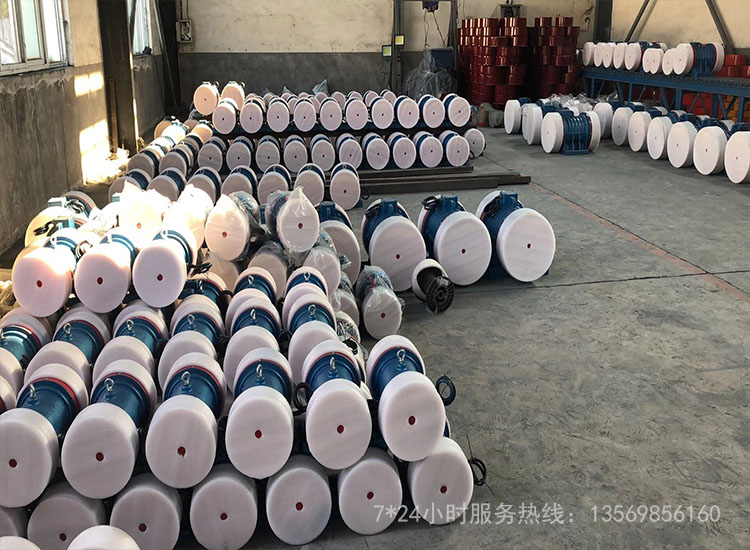

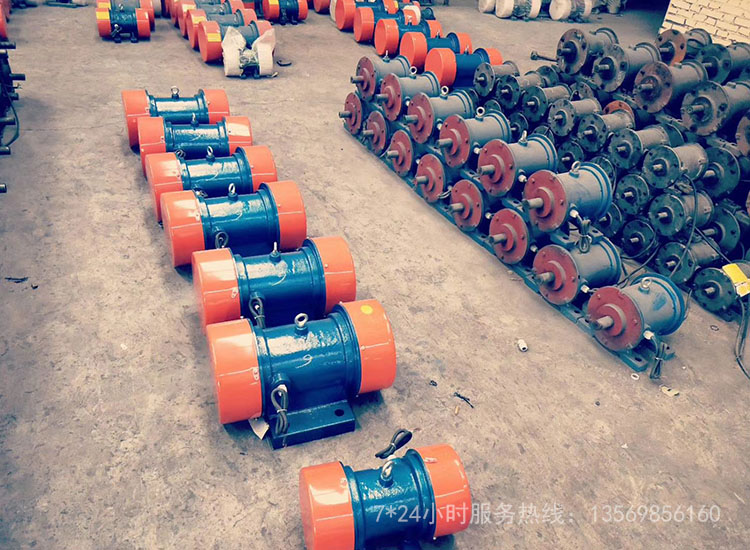

振动电机

振动电机

【应用行业】:冶金、矿山、煤炭、化工、电力、建材、铸造、磨料、陶瓷、玻璃、粮食、视频、医药、轻工等工业,

【产品别称】:震动电机机

【适用物料】:振动输送机、振动给料机、振动放矿机、振动干燥设备、振动筛分设备、振动落沙机、振动台、料仓振动防闭塞装置

【价格区间】:电议

【处理能力】:电议


在线咨询获取报价

全国24小时销售热线:13598727473

型号及参数

振动电机型号及参数:

1、XJD、YZS、JZO、YZVP系列三相异步振动电机

2、YZO、YZUL、WTZD、YZS、WVB三相异步振动电机

3、XJD、JZO、YZU、VB,XVM,YZO、 YZS、YZD、TZD ,TZDC 三相异步振动电机


振动电机型号


型 号
同步 转速(r/min)
大激振力(KN)
额定功率(KW)
额定电流(A)
安装尺寸(mm)

安装螺栓尺寸

重量(Kg)

A
B
C D E F G H K L G
YZS-2.5-2
3000
2.5
0.25
0.79
140
180
75 110 220 168 230 80 30 330 φ12 M12*1.5 25
YZS-2.5-2A
2.5
0.25
0.79
100
145
75 150 200 175 170 95 20 325 φ12 M12*1.5 20
YZS-5-2
5
0.4
1.24
120
155
90 135 240 200 210 90 20 370 φ16 M16*1.5 25
YZS-8-2
8
0.75
2.3
120
155
90 150 240 200 210 90 20 370 φ16 M16*1.5 25
YZS-16-2
16
1.5
3.5
135
200
90 230 310 220 250 140 25 420 φ20 M20*1.5 50
YZS-20-2
20
1.8
3.9
135
200
90 230 310 220 250 140 25 420 φ20 M20*1.5 55
YZS-2.5-4
1500
2.5
0.1
0.32
100
145
80 150 200 150 170 80 16 330 φ12 M12*1.5 25
YZS-5-4
5
0.2
0.8
120
155
90 170 220 200 220 100 20 390 φ16 M16*1.5 30
YZS-5-4A
5
0.2
0.8
175
250
90 170 232 210 305 90 40 400 φ14 M14*1.5 40
YZS-8-4
8
0.4
1.15
135
170
65 227 310 220 250 125 20 440 φ18 M18*1.5 50
YZS-8-4A
8
0.4
1.15
180
240
65 227 283 270 305 122 25 402 φ18 M18*1.5 65
YZS-10-4
10
0.55
1.65
135
170
75 227 260 220 220 125 20 400 φ18 M18*1.5 55
YZS-16-4
16
0.75
2.3
135
200
75 290 320 220 260 140 22 435 φ20 M20*1.5 65
YZS-20-4
20
1.5
2.86
160
230
80 300 360 270 280 160 25 510 φ24 M24*1.5 82
YZS-25-4
25
1.8
3.72
160
230
80 300 360 270 280 160 25 510 φ24 M24*1.5 85
YZS-30-4
30
2
4.3
160
230
110 290 350 280 280 160 28 500 φ24 M24*1.5 105
YZS-32-4
32
2
4.7
200
300
100 300 420 300 370 187 30 610 φ30 M30*1.5 130
YZS-40-4
40
2.2
5.51
200
300
140 290 400 300 370 190 35 600 φ30 M30*1.5 140
YZS-50-4
50
2.5
6.3
200
300
140 290 400 300 370 190 35 600 φ30 M30*1.5 150
YZS-5-6
1000
5
0.4
1.24
120
190
75 230 240 190 235 130 25 350 φ14 M14*1.5 40
YZS-5-6A
5
0.4
1.24
175
250
126 170 232 210 305 91 40 465 φ14 M14*1.5 42
YZS-8-6
8
0.6
1.85
120
190
120 230 260 190 235 130 25 420 φ14 M14*1.5 50
YZS-10-6
10
0.75
2.3
135
200
90 254 300 220 260 140 22 440 φ20 M20*1.5 55
YZS-15-6
15
1.1
3.4
135
200
100 250 290 230 260 145 28 430 φ20 M20*1.5 80
YZS-16-6
16
1.1
3.4
160
230
80 300 350 270 300 160 25 520 φ24 M24*1.5 90
YZS-20-6
20
1.5
4.6
160
230
115 300 360 270 280 160 25 510 φ24 M24*1.5 110
YZS-20-6A
20
1.5
4.6
224
290
115 300 350 335 370 160 35 570 φ20 M20*1.5 160
YZS-20-6B
20
1.5
4.6
180
260
115 300 350 290 340 180 35 525 φ26 M26*1.5 155
YZS-20-6C
20
1.5
4.6
170
310
115 300 350 280 380 160 35 525 φ33 M30*1.5 150
YZS-25-6
25
1.8
5.5
200
300
100 300 340 300 370 187 30 560 φ30 M30*1.5 140
YZS-30-6
30
2.2
6.4
200
300
125 345 420 300 380 187 40 590 φ30 M30*1.5 145
YZS-40-6
40
3
7.2
220
350
125 345 400 355 430 180 40 560 φ30 M30*1.5 180
YZS-40-6B
40
3
7.2
200
300
125 345 420 300 380 187 40 590 φ30 M30*1.5 170
YZS-50-6
50
3.7
9.1
110
390
160 430 520 350 490 230 40 720 φ36 M36*1.5 260
YZS-75-6
75
5.5
13.6
110
390
170 430 455 355 490 240 45 710 φ36 M36*1.5 300

1

偏心块调整

振动电机偏心块激振力的调整
振动电动机出厂时,激振力大多处于最大位置,若激振力过大,用户可将两端防护罩拆下,松开两端外偏心块(可调偏心块)锁紧的螺栓,同步调节两端可调偏心块和固定偏心块之间的夹角,使激振力达到要求,并在此紧固锁紧螺栓。调节偏心块时,夹角越大,激振力越小,注意每次调节时,必须使电动机两端的偏心块夹角大小相等,且偏向电动机同侧。
警示!激振力的调整应保证振动电动机两边偏心块数量一致调整角度相同,即两边偏心块应调整在相同的设定值位置,否则激振力不均匀,影响振动电动机寿命或损坏。
经过几个小时初期运转,检查振动电动机电流,进一步检查紧固件,锁紧螺栓。


振动电机

选型

振动电机选型:

1、激振动力与功率配合得当,振动力大,机体重量轻,体积小,机械噪音低。

2、因为振动电机是强阻型振动而不是共振,所以有稳定的振幅。

3、振动频率范围大。电磁式激振器的振动频率是固定的,一般等于电源步率,而振动电机的振动频率可通过调整转速的办法进行大范围的调整,并且能按照不同的通途任意选择振动频率和振幅。

4、受电源波动的影响小,电磁式激振器会由于电压变化而引起激振力发生大的变化,但振动电机中,这种变化就非常小。

5、多机组合,可实现自同步能完成不同工艺要求。


振动电机选型

安装方法

振动电机安装方法:

振动电机用户为了能够使振动电机发挥较大的作用,会将振动电机安装在不同位置上用以提高筛分效率和筛分精度,能快速完成整理异型零部件外貌质量,提高破碎或混料结果。
1、两侧:这种安装方式也是直线振动筛设备振动电机较为采用的方法。通常在我们对设备的整体高度有限制,但又对设备的宽度没有限制的情况下使用。
比如因为一些物料的特殊要求,设备的出料口不能离地太高啦,在这种情况我们如果吧振动电机安装在直线筛的底部或者顶部,那么设备的整体高度就不好控制了。一般来说直线筛的筛箱的高度通常是一定的,所以我们不能对筛箱的高度做调整,这是就可以考虑将振动电机安装在直线筛的两侧,这样可以大大的降低设备的整体高度,又不影响设备的工作效率。
 2、顶部:这种安装方式在DZSF系列直线振动筛中是不常见,很少有人这么做,不过ZSG直线筛通常采用这种安装方式,如客户对直线筛设备的出料口高度、宽度都有限制,那么振动电机不论是安装在底部仍是两侧都不能达到要求,这时就可以将振动电机安装在设备的顶部中间位置,这样既不增加设备的宽度,又不影响降低设备出料口的高度。
 振动电机与振动机械连接平面粗糙度均应为3。2或更高
1、绕组的绝缘,如受潮应采用相应方法处理500V兆欧表检查绕组的绝缘电阻,在接近工作温度(70℃)时,应不低于0。38兆欧,否则应进行烘干处理。
2、电缆线是否完好,如发生断裂破损应及时更换。
3、机体是否完好,如有损坏请与我们联系以便更换。
将振动电机安装在振动机械上时,振动电机的地脚螺栓必须紧固,每个螺母下必须加弹性垫圈。
振动电机运转初期,由于螺栓、中国振动机械网螺母、底座平面间的磨合,会降低紧固力,出现小的松动,故运转初期应将电机的地脚螺栓多次拧紧,开始时每天紧固一次,两周后每周检查紧固一次。
 安装就位后,在机体及基础上,均要有电缆压紧装置,二者之间电缆呈自然悬吊状,总长度以300-500mm为宜,自然悬垂部弯弧半径参照 直线振动设备的两台振动电机同时工作时,应检查两台振动电机的转向是否相反。否则应变更一台电机的电源相序,使两台振动电机的转向相反,才能保证物料的均匀走向。


振动电机安装方式

接线方式

振动电机接线方式:

振动电机接线方法:两台电机六根线头,分为:红,黄,蓝,将两台振动电机的线头接到一起,红与红,蓝与蓝,黄与黄接到一起,再于动力电源线接到一起,绝缘胶布缠绕好后,开电试机,推一下,看电机运转方向(每台拆掉一个防护罩)两台电机向内或外运转,为正确运转方向。如不同,请将电机线黄与蓝或红与黄任意调换即可。友情提示:由于天气寒冷原因,润滑脂不能正常起到润滑作用,需连续启动3次左右,已辅助振动电机正常启动运转,避免振动电机不同步或烧毁。


振动电机接线方式
